雙層三葉式攪拌器的氣液攪動

機械攪拌器廣泛應用于生物化工領域，但因攪拌引起的流型產生復雜的氣-液流體特性，使該流體特性定量測量很難有效進行，增加攪拌器的結構優化與放大設計的難度。使用仿真模擬方法可以很好地解決以上問題。

利用攪拌模擬仿真軟件對雙層三槳葉攪拌器的氣液攪動進行了數值模擬。通過精細的網格劃分和仿真設置，模擬了攪拌器內部的氣液流動情況，得到了其內部流場的速度分布、壓力分布和體積分?jǐn)?shù)分布。

在仿真過程中，首先建立了雙層三槳葉攪拌器的三維模型，并對其進行了網格劃分。為了提高仿真精度，對攪拌槳附近和關鍵區域的網格進行了加密處理。隨后設置了仿真參數，包括流體密度、粘度、轉速等參數。在軟件設計中，采用了多參考坐標系模型來模擬攪拌器的旋轉運動。通過設置動域和靜域，并定義交界面，實現了攪拌器內部流體的動態模擬。同時，采用了標準的k-ε湍流模型來描述流體的湍流特性。仿真結果顯示，雙層三槳葉攪拌器在氣液攪動方面表現出良好的性能。后續可以通過改變結構參數和操作參數對其進行更為細致的數值模擬，以進一步優化其攪拌效果，提高氣液傳質效率。

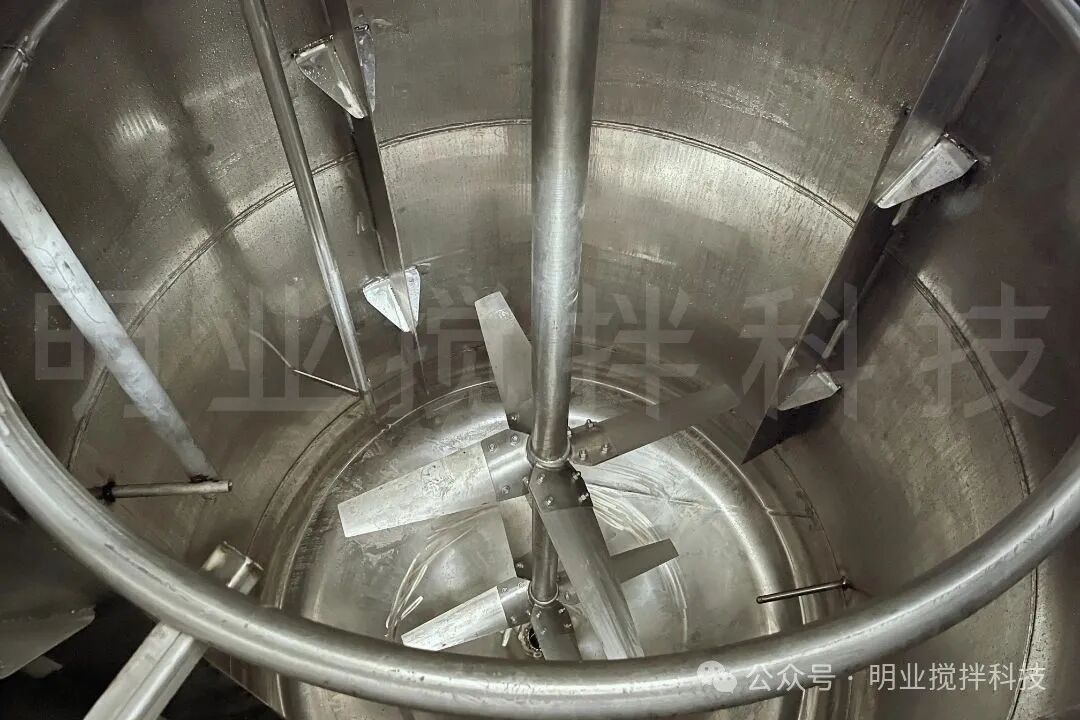

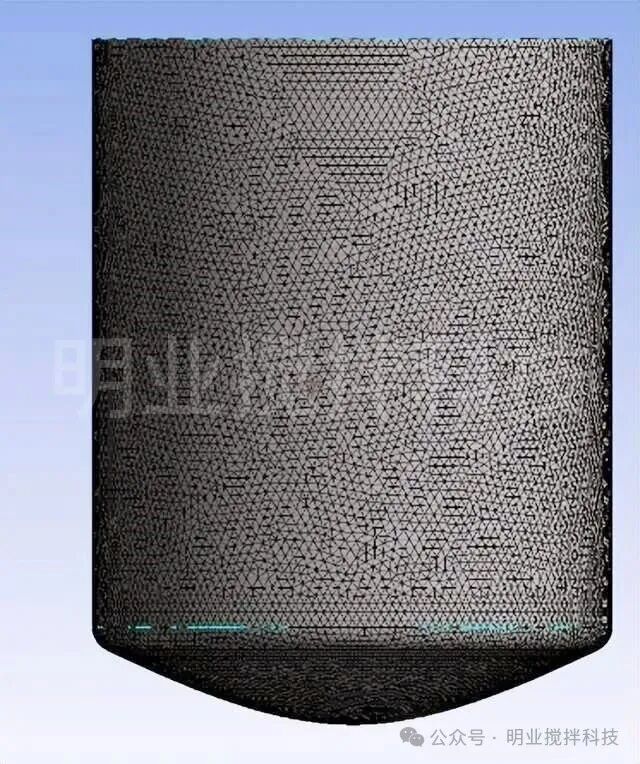

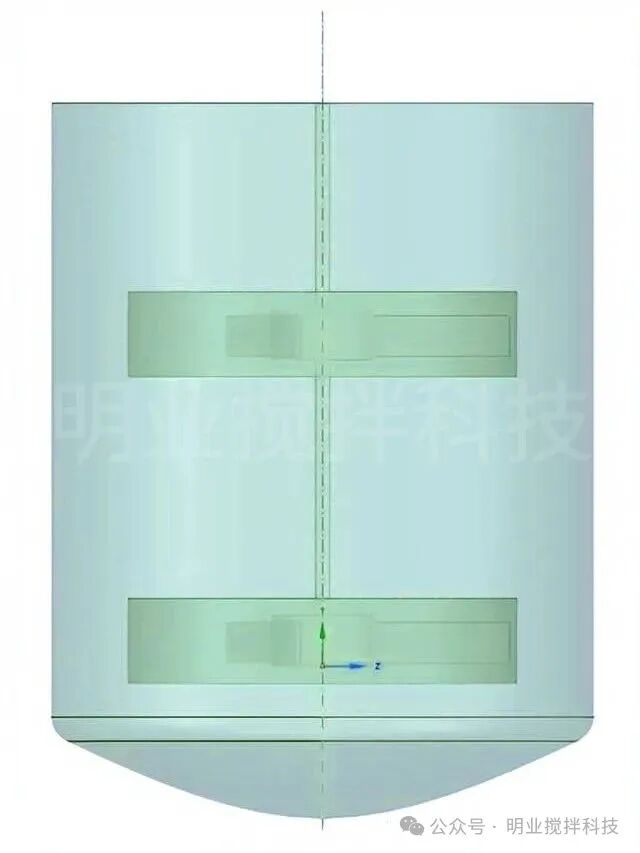

建立幾何模型時對其進行適當?shù)慕Y(jié)構優化便于數值模擬過程，網格劃分時對其施加一定的控制（如曲率和偏度）以提高網格質量，綜合得到網格質量大于0.2即可滿足一般仿真需求。幾何模型和網格劃分如下圖所示。

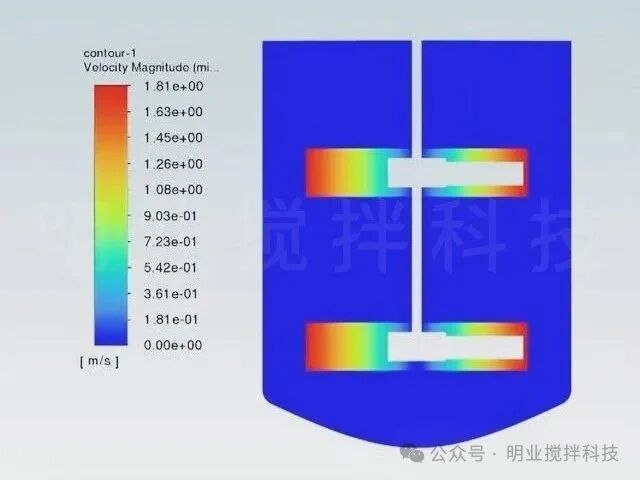

攪拌器內初始?xì)庖悍植既缦聢D所示，設定槳葉轉速N=300 r/min，攪拌器內初始速度分布如下所示。

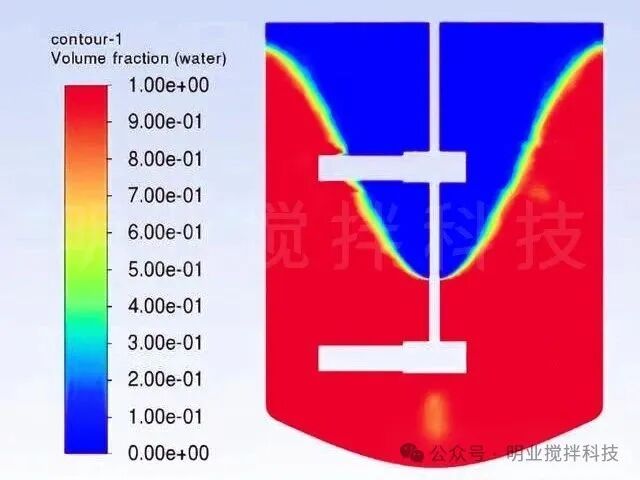

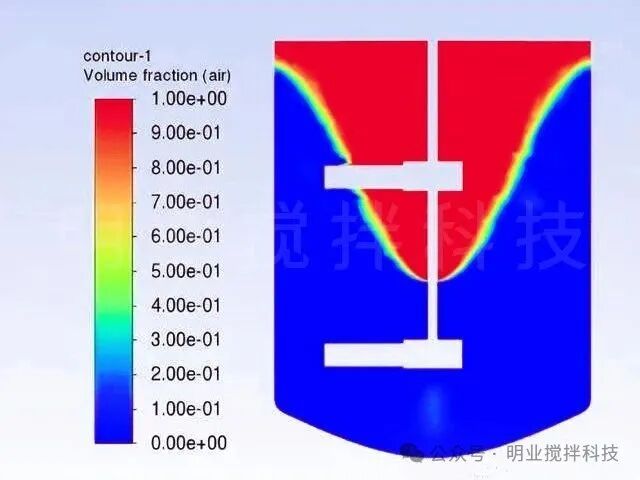

攪拌器達到穩態時，氣液分布如下圖所示，氣液交界處呈現下凹式分布，且流場沿著攪拌軸左右對稱。攪拌器內壓力分布如下圖所示，攪拌器上部，壓力等于大氣壓，攪拌器下部，壓力自攪拌軸到壁面逐漸增大，攪拌器下部?jī)蛇吙拷诿嫣帀毫Ω蟆?/p>

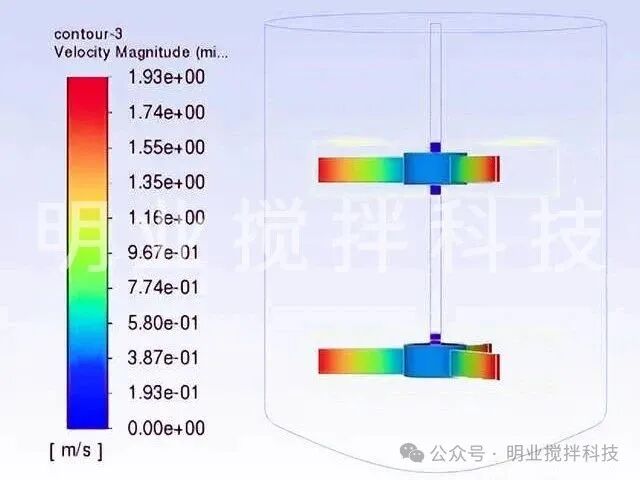

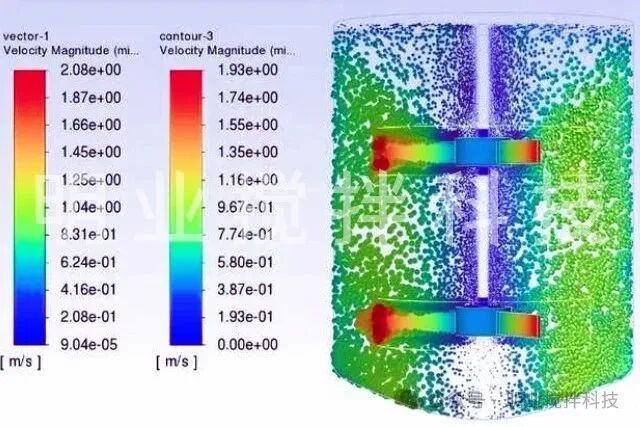

下圖展示的是攪拌器內流場的速度矢量圖和槳葉速度分布。
